前幾日有個珠海的客戶咨詢針灸室通風系統改造問題；小編就想整理一篇關于實驗室通風改造的文章，供朋友們參考。篇幅有點長，而且涉及到比較專業的問題，但是滿滿的干貨！有實驗室通風改造項目，但是懶得讀下去，直接致電020-29038089，讓專業技術人員幫助你，可好？
       老舊實驗室翻新裝修，化驗室通風設施老化、損壞，為了保證科研人員的安全性，實驗室通風系統改造迫在眉睫。也只有對通風系統進行一次徹底的改造才能發揮其作用和效果。

       一、實驗室通風系統改造標準
       1、《采暖通風與空氣調節設計規范》（GB 50019-2003）；
       2、《通風與空調工程施工質量驗收規范》（GB 50243-2002）；
       3、《建設工程施工現場供用電安全規范》（GB50194-93）；
       4、《風機、壓縮機、泵安裝工程施工及驗收規范》（GB 50275-2010）；
       5、《電氣裝置安裝工程低壓電器施工及驗收規范》（GB 50254-1996）；
       6、《大氣污染物綜合排放標準》（GB16297-1996）；
       7、《環境空氣質量標準》（GB3095-1996）；
       8、《城市區域環境噪聲標準》（GB3096-2008）；
       9、《建筑設計防火規范》（GB50016-2006）；
       10、《公共建筑節能設計標準》（GB50189-2005）；
       11、《簡明通風設計手冊》；
       12、本公司相關資料及甲方提供的相關資料。


       二、實驗室通風改造設計參數
       室內外溫度濕度要求；空氣質量；設備和工藝熱負荷，包括顯熱和潛熱；內部負荷的預期增加；最小換氣次數；進風和補風；排風設備類型；控制和報警；通風柜的尺寸和數量的調整可能；房間壓差；設備和電源的備用。
       1.支管路內風速6～8m/s, 干管路內風速8～14m/s；
       2.通風設備設計風量：
       通風柜面風速：0.3～0.8 m/s，單臺1200*800*2350通風柜設計風量1500m3/h，單臺1500*800*2350通風柜設計風量1800m3/h，單臺1800*800*2350通風柜設計風量2200m3/h，萬向抽氣罩面風速：≥0.35 m/s，萬向抽氣罩排風量150～350 m3/h，原子吸收罩面風速：≥0.35 m/s，排風量350～600 m3/h。
       3.換氣次數：
       一般化學實驗室的換氣數：8～12次/小時
       4.通風系統使用終端噪聲≤62db。
       5.風機采用耐腐蝕玻璃鋼離心風機，系統采用變頻控制，以達到節能和降噪的目的。

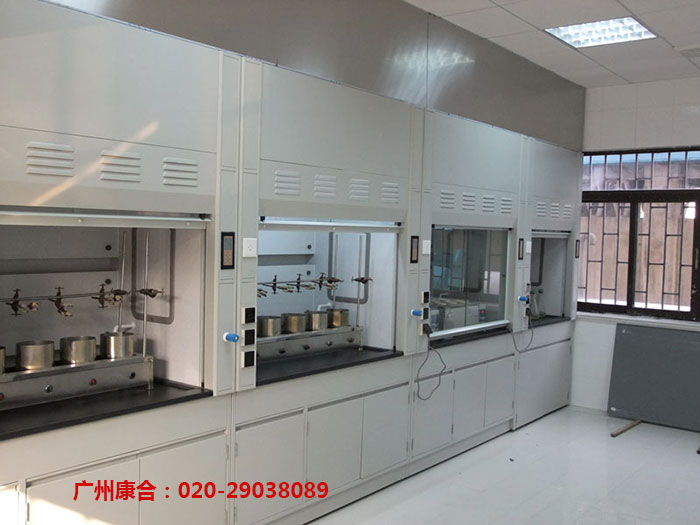

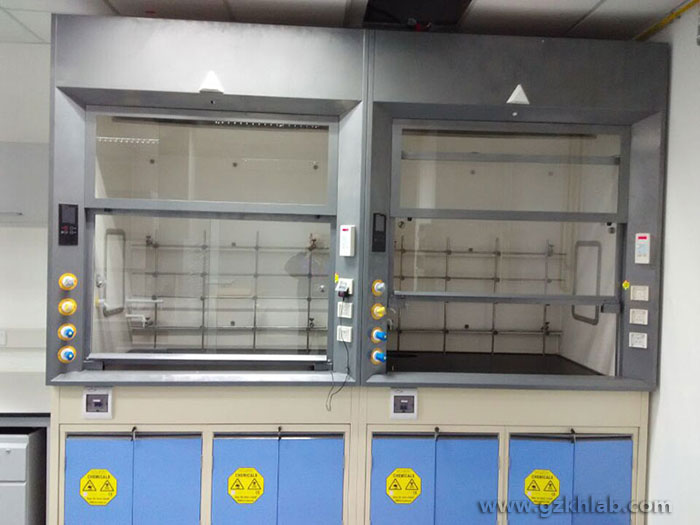

       三、實驗室通風柜技術參數
       通風柜最主要的是排氣功能，在化學化驗室中，實驗操作時產生各種有害氣體、臭氣、濕氣以及易燃、易爆、腐蝕性物質，為了保護使用者的安全，防止實驗中的污染物質向化驗室擴散，在污染源附近要使用通風柜。

       通風柜按照排風方式分類
       上部排風式：熱過程
       下部排風式：冷過程
       上下同時排風式：發熱不穩定使用

       通風柜按照進風方式分類也分三類
       通過室內進風在柜內循環后排出室外稱為全排風式，這是應用非常廣泛的一種類型。猜你喜歡:廣州通風柜
       當通風柜設置于采暖或?qū)貪穸扔锌刂埔蠓块g時，為節省采暖，空調能耗，采用從室外取補給風在柜內循環后排出室外的方式稱為補風式通風柜。標簽：實驗室 改造
       再一種就是變風量控制式的通風柜。普通的定風量系統需要人工調整固定葉片的風閥，調節通風柜的排風量，當調節閥門到某一角度時達到希望的面風速。變風量控制是通過調節閥門的傳感器改變風量達到給定的面風速，當然標準式成本低、變風量成本高，適用于要求精度高的場合。

       （一）定風量系統通風柜
       1、排風量
移動門在工作開啟高度0.5m，面風速保持0.5m/s情況下，應在《排風柜》JB/T6412－1999技術標準規定的排風量范圍內，實際排風量不得大于計算排風量的5％（計算排風量＝移門寬度*移門開啟高度*0.5m/s*3600秒）。
       2、面風速
       2.1在滿足移動門位的工作開啟高度0.5 m，面風速保持0.5 m/s條件下,排風量不變，移動門開啟高度發生變化時，面風速可滿足以下要求：
       2.2移動門開啟高度在門全開，平均面風速大于0.3m/s；
       2.3移動門開啟高度在0.15m，平均面風速小于0.7m/s；
       2.4面風速均勻度（須帶低風速偵測儀）；
       2.5排風柜的面風速應分布均勻，在移門開啟高度0.5m，面風速0.5m/s情況下，在移門開啟面積內，上下左右每隔0.3m處，取一個點，測得的面風速，其最大值、最小值與算術平均值的偏差小于15％。標簽：系統改造
       3、通風柜阻力
       通風柜移動門開啟至最高位置時，在達到《排風柜》JB/T6412-1999技術標準規定的排風量和面風速保持0.5m/s的條件下，通風柜阻力應小于或等于70Pa。
       4、其它功能要求
       實驗室通風柜操作面板控制系統須為液晶顯示（使用者操作起來更安全方便）。柜內高溫報警功能； 如選用KFJ-17型面風速監控聲光報警器（風速過高、過低報警功能）；自動延時保護裝置，能徹底抽空殘余腐蝕、有害、有毒氣體；電壓0～220V范圍內任意調節功能；步進風閥執行系統任意調節功能。
       四、實驗室通風系統控制
       實驗室通風設計采用以下步驟和方案：
       （1）實驗室根據工藝要求和功能布置選擇一定數量的通風柜，有的還兼有部分局部排風罩。通常校核下來換氣次數遠遠大于10次，一般在20-30次以上，滿足換氣次數要求。但是此換氣次數是按照通風柜最大開啟面積計算的通風量，資料和經驗表明100通風風柜99%的時間只有18個或更少的人在使用。故還應校核通風柜最小開啟面積時的通風量和換氣次數，若小于換氣次數要求，則增加綜合排風系統。
       （2）實驗室通風采用全新風系統，通風柜的排氣不在室內循環。由于化驗室要求房間相對其他輔助區域?yàn)樨?fù)壓。所以化驗室的新風量設計為排風量的70﹪-80﹪。另外20﹪-30﹪的新風送至化驗室輔助房間、辦公、管理用房、內走道等，再由門窗縫隙補充到房間。
       （3）通風柜的風量平衡可以采用定風量控制系統，即排風量恒定，送風量和門窗縫隙補充風量恒定。此方法適用于最大排風量滿足最小換氣次數要求的化驗室。標簽：通風改造
       （4）對于排風量遠大于最小通風量要求的房間還可以采用兩段式通風控制系統保證風量平衡，即根據通風柜的位移信號，排風機、送風機有2種送風工況，低風量工況應用于維持最小換氣次數的要求，節約能耗。此情形采用了變風量控制系統。通風柜風量變化時，排風量也會相對變小，此時要求放置在屋頂?shù)呐棚L(fēng)機隨著通風柜柜門的位置變化而變頻，降低風量，保證通風柜面風速恒定。同時自控系統改變?nèi)嘛L(fēng)風機的頻率，降低風量，維持負壓平衡。變風量系統可以降低系統能耗。系統最大、最小換氣次數接近則考慮采用定風量系統，使得系統簡單，降低初投資。推薦閱讀：中央實驗臺
       （一）定風量系統控制
       1、系統采用靜壓傳感自動變頻控制（或PLC編程控制），靜壓傳感自動變頻控制可以根據開啟通風設備的數量變化，將其感應到的靜壓轉變成0-10v的電信號輸入變頻器從而自動調節風機頻率，使風機的抽風量與實際所需排風量相匹配，從而確保排風效果，達到節能節噪的效果；本文關鍵詞；實驗室通風系統改造
       2、每臺通風柜安裝一個電子風量調節閥，其控制開關和變頻控制系統及風機聯動，可實現單臺或多臺通風設備等不同工況下的控制。風量調節閥采用數顯可調角度的電子風量調節閥，并且有記憶功能（即可以記住此次調節的角度，下次打開時仍然調到設計的角度）。
       3、系統風閥和風機整體聯鎖，實現氣流的有序流動，平衡系統風量，防止氣流反串、倒流。
       （二）變風量系統（VAV）控制
       1、系統采用靜壓傳感自動變頻控制，靜壓傳感自動變頻控制可以根據開啟通風設備的數量變化，將其感應到的靜壓轉變成0-10v的電信號輸入變頻器從而自動調節風機頻率，使風機的抽風量與實際所需排風量相匹配，從而確保排風效果，達到節能節噪的效果；
       2、每臺通風柜安裝一個文丘里變風量風閥，其控制開關和變頻控制系統及風機聯動，可實現單臺或多臺通風設備等不同工況下的控制。變風量調節閥門采用數顯可調角度的文丘里風閥，并且有記憶功能（即可以記住此次調節的角度，下次打開時仍然調到設計的角度）。
       3、系統風閥和風機整體聯鎖，實現氣流的有序流動，平衡系統風量，防止氣流反串、倒流。

       五、實驗室氣體排放處理
       由于化驗室氣體排放中存在著很多有毒和酸堿腐蝕性極強的氣體，所以在排入大氣前要對氣體進行過濾處理，通常情況下：酸性氣體選用立式酸霧塔；有毒和有機氣體選用光學催化凈化箱。兩種設備分別安裝在排風系統末端，立式酸霧塔安裝在風機的正壓段，光學催化凈化箱安裝在風機負壓段。動物房的氣體經過初效和中效過濾后，直接排入大氣，但在排風口處做高壓噴射流處理，噴射高度在3米以上。

       實驗室通風系統改造是一個綜合性的工作，大家在做這個工作的時候一定要注意，不要單一的看這個問題，因?yàn)橹唤鉀Q其中一個部分的問題對整個系統改造起的效果并不明顯，因此還是要全面整體的進行改造和完善。
