廣東康合結合某案例詳細介紹P3實驗室設計。
       生物安全防護三級實驗室（BSL-3），簡稱P3實驗室。在P3實驗室設計時如何防止感染的發生非常重要。建筑平面的合理布置、工藝流程的科學劃分直接關系到P3生物安全實驗室安全使用。通過對世界一些發達國家的P3生物安全實驗室分析整理得出: P3實驗室大致可分為“三區二通道”、“三區一通道”、“單區單通道”等形式。
       一、P3實驗室設計依據
       1.<WHO實驗室生物安全手冊>(1993年)
　　2.<醫藥工業潔凈廠房設計規范>(1997年)
　　3.<潔凈廠房設計規范>(1984)
　　4.<采暖通風與空氣調節設計規范>(GBJ19-87)
　　5.<消毒管理辦法>(衛生部1992)
　　6.甲方提供的實驗室平面布置圖等有關技術資料和要求

       二、P3實驗室建設原則及要求
　　一般原則要求：P3實驗室內，在保證實驗質量的同時，更要保證操作人員安全，杜絕環境污染。因此，實驗室內在保證一定的潔凈度條件下，必須呈現一定的負壓，確保室內污染氣體不泄漏。并要對室內污染物和氣體進行處理排放。
　　1、P3實驗室建筑布局

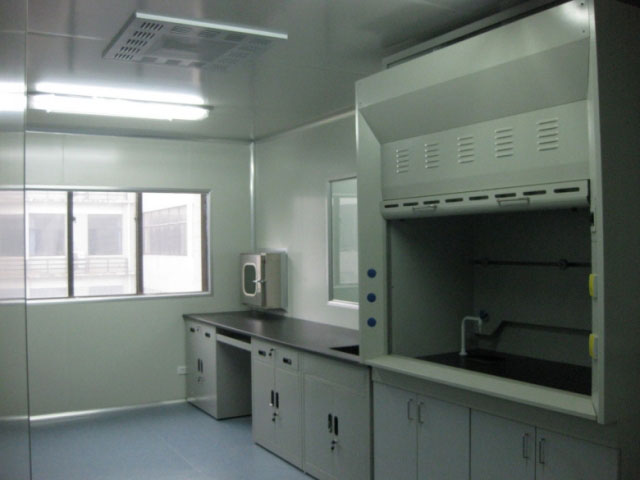

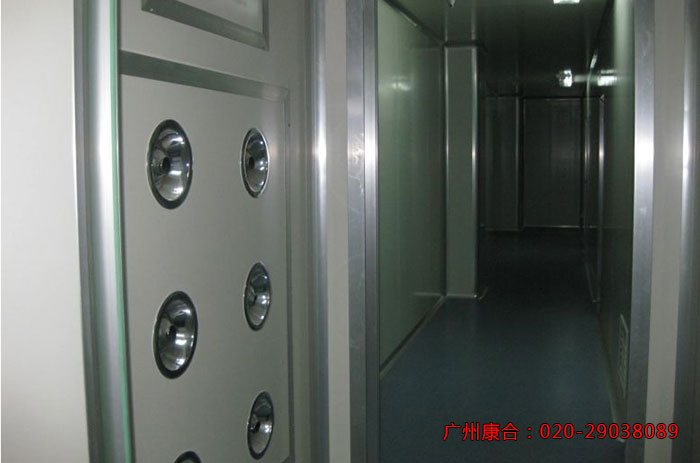

　　P3實驗室要與公共通道口隔離。從走廊入口或其他相鄰的實驗室進人該實驗室須通過兩道自動關閉的門。通道里有更衣室（可隨時淋?。?。實驗室人流物流要分開。人流是指進入實驗室操作人員必須通過淋浴室一更衣室（正壓氣閘室）更換工作服一清潔走廊～負壓氣閘室～實驗室。離開實驗室順序與進入相反。物流是指所有進入實驗室的物品必須經過另一清潔走廊的傳遞窗進入，相反實驗室內的物品必須消毒處理后，再經過傳遞窗傳出。
　　2、P3實驗室氣壓與氣體排放
　　要備有真空系統設施，以保障實驗室內的負壓。這一設施產生從清潔區到實驗室污染區的定向氣流。排出室外的空氣不準在建筑物內其他區域循環使用，而必須經過過濾和其他處理程序排出。實驗室內各處的壓力梯度和潔凈度分別為淋浴室的壓力為常壓；正壓氣閘室壓力為高于常壓+10Pa、潔凈度為十萬級；清潔走廊壓力為-10Pa、潔凈度為十萬級；負壓氣閘室壓力為-20Pa、潔凈度為十萬級；P3負壓實驗室壓力為-30Pa、潔凈度為萬級（較好的可達五千級）。

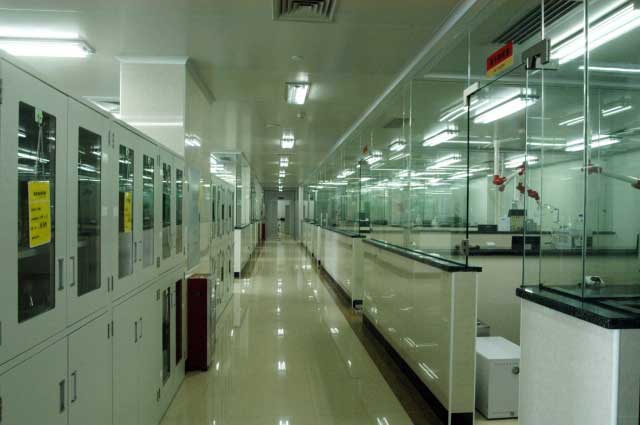

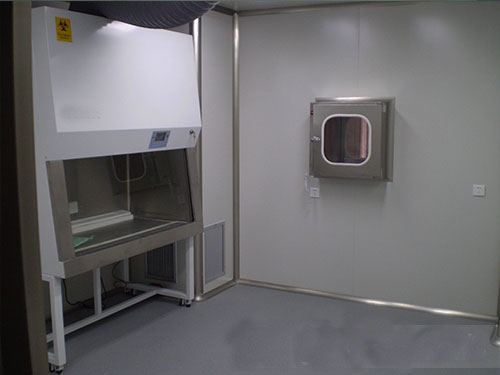

　　經過二或三級生物安全高效粒子空氣過濾器（過濾效率99.995％）過濾的氣體，可直接或通過建筑物排氣系統排出。通過建筑物排氣系統排出時，高效粒子空氣過濾器要以某種方式（如套簡裝置連接）連接到該系統上，以免影響生物安全柜或建筑物排氣系統的氣流不平衡。使用二級生物安全柜應至少12個月檢測、鑒定1次，排出的氣體可以在實驗室內循環。安全柜內有可以產生氣溶膠的連續運行的離心機或其他儀器，氣體在進入實驗室或周圍環境之前，要通過高效粒子空氣過濾器過濾。
　　用液體消毒裝置和高效粒子空氣過濾器或采取其他相應的設備來保護真空系統，這些防護設備應便于經常維護及時更換。負壓氣閘室門與負壓實驗室門要互鎖，以保證操作人員進出時，實驗室與外界相對隔絕，以免污染區負壓大幅回升，室內氣體外泄。
　　3、P3實驗室其他設施
　　P3實驗室均應備有洗手池。其出水控制開關應是腳踩式、肘動式或自動開關式，固定在實驗室出口附近。墻的內表面、墻的地腳、地面和天花板應光潔、防水，以便于清洗。這些表面上的滲漏處要密封，以便于進行空間消毒。如果實驗室要留窗子，一定要雙層玻璃，以保證密封。實驗室空間要根據需要而定；實驗室物品要固定存放位置，工作臺、操作柜和設備之間要便于清掃。工作臺面應不滲水、耐酸堿、耐有機溶劑和中等度耐熱。實驗室必要時可留有下水道，平時對外界密封。實驗室內排出的污水必須經過嚴格消毒處理方可排出。
本文標簽：建設  裝修設計
       三、P3實驗室設計方案
       1.平面布局
       平面布局及人、物流見實驗室平面布置圖。 該P3生物安全實驗室采用“三區一通道”形式布置。實驗區包括3間BLS-Ⅲ及其緩沖間、1間動物實驗室（ABLS-Ⅲ）及其緩沖間、實驗準備室、消毒間、男、女一次、二次更衣間、男、女淋浴間、緩沖間、前室、洗刷間及中控室和機房。整個實驗室分為清潔區、半污染區及污染區。各區之間設置緩沖間過渡。其中更衣室、淋浴間為清潔區，更衣室后設一緩沖間，作為清潔區與半污染區的過渡。實驗準備、消毒間為半污染區。3間實驗室及動物實驗室為污染區，每間實驗室及動物實驗室設置1間緩沖間作為半污染區與污染區的過渡。         平面布局充分考慮了人員、潔物、污物的走向，避免交叉。工作人員在經過一、二次更衣后，還要在與實驗室想連的緩沖間進行第三次更衣，即穿潔凈服。緩沖間的門設置成連鎖門，淋浴間設置成與二更并列同對緩沖間開門，這樣既可以滿足國家最新的關于實驗室人員離開實驗區先淋浴、后更衣的要求，又能保證在多間實驗室使用的前提條件下，人員進出不交叉，特別是人員進入時，不用穿過較臟的淋浴間，而對生物安全實驗室潔凈區內造成污染。另外，將污物出口處的高壓消毒鍋放置在消毒間內，這樣不僅有利于保證準備間的潔凈度，并且避免了污物與潔物進出時在準備間內的交叉。同時避免了由于消毒鍋本身氣密性較差而帶來的危險性
       （1） 人流路線
       實驗人員在前室換鞋后，經一更脫衣，進入二更穿無菌實驗用外衣。更衣后的實驗人員通過緩沖間進入實驗準備間，準備工作完成后到各實驗室工作。進入實驗室的實驗人員先進入緩沖間，在緩沖間內外罩實驗室防護服，然后再進入實驗室，緩沖間的門與實驗室的門設置成連鎖門，當其中一道門開啟時，另一道門必須處于自動關閉狀態。工作結束后，實驗人員脫掉防護服并打包，同時帶著實驗用后打包好的污物，通過實驗準備間內的消毒間送入高壓消毒鍋消毒，人員淋浴后經過二更、一更穿上自己的衣服離開P3生物安全實驗室。
       （2） 實驗用品物流路線
       實驗用物品從洗滌消毒間經各種物品消毒傳遞設備進入實驗準備間待用。實驗人員將潔物取出后在準備間準備實驗，準備好后通過各自的傳遞窗到各實驗室做實驗。實驗結束后，污物打好包后由實驗人員經實驗準備間內的消毒間，經雙扉高壓消毒鍋消毒后進入洗滌間，再進行洗滌等處理（對于進行“SARS”病毒實驗的實驗污物，要求先在生物實驗室內就地消毒滅菌，然后再到消毒間進行第二次消毒處理）。

       2.維護結構
       （1）吊頂和墻體
       BLS-3的核心問題是保證安全，要保證安全，除可行的平面布局外，生物實驗室的氣密性也是非常重要的。要求維護結構密閉、不漏氣，表面平整光滑、耐腐蝕、無眩光、不起塵、并應減少凹凸面，易消毒、耐清洗、不易吸水變質，耐火等級達到一級，符合負壓60Pa強度的要求。該實驗室墻體及吊頂采用夾芯彩色復合鋼板，彩鋼板為石膏板夾芯彩鋼板，配龍骨，其中鋼板厚度0.6mm，龍骨為鍍鋅鋼龍骨。實驗室隔斷采用雙面彩鋼板，內襯石膏板。實心墻為龍骨+石膏板+彩鋼板。
        （2）地面
       實驗區地面要滿足凈化及消毒的需要，原設計采用英國進口高級PVC卷材，所用PVC卷材腳感好、防噪音、耐磨、防火、防靜電，具有很好的耐化學品腐蝕、著色的性能。卷材拼縫為熱焊熔接，平整無縫，做到長時間高強度使用的條件下不開膠、不裂口，以免積塵和長霉菌。但建設方堅持使用環氧自流平地面。自流平地面如果能做到厚度要求，則能保證其使用效果，否則相比PVC，自流平地面耐磨性偏差。
       （3）門
       潔凈區內均為不銹鋼彩鋼板氣密門，門下無門檻，門下加裝可自動伸縮的橡皮密封條，以減少空氣泄露，維持室內壓力梯度要求。其中生物實驗室緩沖間的門可互鎖。
       整個實驗區入口處的門，采用不銹鋼全玻璃門，門上設門禁系統，防止無關人員進入實驗區。  本文標簽：P3  生物安全三級  設計  裝修  施工資質
       3.氣流組織
       為保證操作人員的安全和環境的安全，實驗區采用獨立的直流式通風空調系統。送風經過粗、中、高效三級過濾，排風通過高效過濾風口排出。排風機采用一用一備，在一臺排風機出現故障時，另一排風機自動切換。同時為增加排風機壽命，正常工作時排風機也可相互交換運轉。
       實驗區采用高效送風口上送，下側單面高效排風的氣流組織形式。高效排風口設置在生物安全柜的一側，確保實驗室一側的氣流由“清潔”區域流向“污染”區域。
       為保證BLS-3的壓力，送風采用兩態風量文丘里控制閥，排風采用兩態變風量文丘里控制閥的控制方法，以達到各個房間可以控制高、低態送風，并且用變風量排風閥來維持房間壓力恒定。這樣既可以達到節能的目的（不使用的房間低態送風），又可以保證房間內的壓力梯度，保證實驗室的安全可靠。排風為通風柜排風與房間排風的綜合排風（綜合排風=通風柜排風+房間排風）。由于需兼顧通風柜的面風速控制與開關控制，所以通風柜排風量變大時，需減少房間的排風量，反之亦然，從而做到通風柜排風量加大與減小、開與不開，不影響房間壓力變化。
       在實驗室、動物實驗室的送、排風支管上設置進口自動氣密閥，總送、排風干管上也設置進口自動氣密閥，并在自控系統中設置“消毒”狀態。若實驗室、動物實驗室單獨消毒就自動關閉該房間送、排風支管上的氣密閥；若整個實驗區全面消毒，就自動關閉送、排風干管上的氣密閥。
       四、P3實驗室自控設計
       因BLS-3的自動化要求較高，因此自控設計可以說是整個實驗室設計的核心。
       1.溫濕度控制：
       溫度：通過房間內設置的溫度傳感器來調節冷凍水路上的調節閥；
       濕度：通過房間內設置的濕度傳感器來調節加濕設備的調節閥； 當溫濕度超過設定的上、下限值時，應會報警顯示。
       2.風量控制：
       實驗室通過文丘里風量控制閥實現風量控制。其運行工況可以實現三種： 正常運行工況：人員進入，每個房間對應的切換開關切換至使用狀態，該房間送風文丘里閥打開到高風量態，同時調整排風文丘里閥保持余風量和房間負壓。
       節能運行工況：人員從房間退出，每個房間對應的切換開關切至節能狀態，該房間的送風文丘里閥關小到節能狀態，同時調整排風文丘里閥保持余風量和房間負壓。 消毒工況：當一個房間欲投入消毒時，應由操作人員將其設置為“消毒”。房間投入消毒狀態后，其對應的送、排風氣密閥關閉。房間退出消毒狀態時，首先打開其對應的排風氣密閥，再打開送風氣密閥。
       3.負壓顯示及報警：
       重點房間的壓力顯示及報警； 高效過濾器阻塞報警：在各實驗室的送風高效過濾器的前后安裝壓差開關，當過濾器阻塞時可在控制室報警。
       凈化空調機組過濾器阻塞報警在空調機組粗、中、高效過濾器前后安裝壓差開關，在過濾器阻塞時可在控制室報警。任何動力設備在運行過程中發生故障，均應在控制室報警。

       P3實驗室設計是涉及到多專業的綜合性設計，不能僅僅將其看成常規的潔凈室設計。設計最終要使實驗室達到安全可靠和運行節能，這樣才能建設出符合現代化要求的三級生物安全實驗室。
