本文是某氣體氣路專業設計師談及的實驗室氣體管路設計的安裝、施工、工藝的要求。
醫用氣體管路工程的設計與其它實驗室氣體管路工程的布局設計有所不同，但其用的到配件、布局規劃的原理、安裝工藝的要求是大致相同的。
常規實驗室常用到的相關氣體，以及實驗室氣體布局規劃的兩種方式。除此外，實驗室氣體氣路的設計，還包括了相關配件的材質選取、氣體管路的安裝工藝、氣體系統的安全可靠檢測、氣體鋼瓶更換、運輸安全等方面的考慮工作。

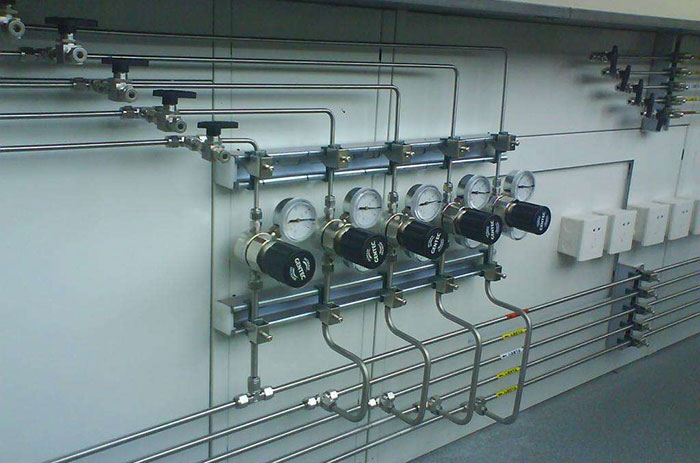

實驗室氣體管路安裝是從氣源鋼瓶站（氣瓶間）總閥門到各相關的儀器間工作臺上各個氣體閥門，一系統的工藝流程。
實驗室氣體系統的配件有包括氣源集合壓力控制部分（匯流排）；實驗氣體輸氣管路線部分（EP級不銹鋼管）；二次調壓分流部分（功能柱）以及與儀器連接的終端部分（接頭、截止閥等）；鋼瓶固定架、鋼瓶柜、鋼瓶接頭、金屬軟管、半自動切換裝置、一級減壓器、二級減壓器、焊接三通、焊接大小頭、卡套閥門、不銹鋼管道（BA）、壓力表、可燃有毒氣體監測報警裝置等等。
所有的管路、閥門、壓力表都由高質量的不銹鋼構成，并且都是標準配件。
實驗室氣體管路工程安裝事項及工藝要求：
1.氣體管路采用不銹鋼材質，在管路上最好設個雜質、水分過慮的凈化裝置。
2.所有氣體管路材質都是選用高質量、退火、無縫不銹鋼。銅管只在氣體管路的末端或?qū)怏w純度要求不高的地方使用（比如通風柜）。
3.氣體管路需要有安全壓力釋放閥門、壓力調節閥門、壓力表來指示氣體壓力。
4.安全減壓閥要有標示，標明壓力釋放級別。管路布置，每隔一段距離，設明確標識，指示氣路流向等。
5.氣體管路及相關配件支架等，應考慮到防腐防蝕等因素，選用渡鋅或防腐防蝕的材質配件。
6.管路支管都宜明敷，所有管道注意通風措施的條件。
7.為維護維修留出足夠的空間。
